Elektros laidų spalvos ir jų reikšmės

Elektros laidų spalvų kodai yra standartizuota spalvų sistema, naudojama elektros instaliacijoje, siekiant nurodyti laidų paskirtį ir padėti saugiai juos atpažinti. Šie žymėjimai suteikia aiškią vizualinę informaciją, kuri padeda elektrikams ir techninės priežiūros darbuotojams suprasti, kuris laidas yra fazė, neutralus ar įžeminimas.

Pagrindiniai elektros laidų kodų tikslai

• Saugumas: Spalvos leidžia lengviau atpažinti, kurie laidai yra faziniai, neutralūs ar įžeminti. Tai padeda sumažinti elektros šoko, gaisro ir kitų pavojingų incidentų riziką, ypač montuojant, prižiūrint ar remontuojant įrenginius.
• Gedimų šalinimo efektyvumas: Jei kyla elektros problemų, spalvomis pažymėti laidai leidžia greičiau nustatyti galimą klaidą ar nesuderintą sujungimą. Tai padeda sutrumpinti gedimų paieškos laiką.
• Standartizavimas: Naudojant vienodus žymėjimus, lengviau suprasti sistemos struktūrą dirbant keliems specialistams ar tvarkant skirtingų gamintojų įrangą.
• Būsimų darbų palengvinimas: Standartizuotas spalvų žymėjimas leidžia paprasčiau atlikti pakeitimus, remontą ar sistemos plėtrą, nes laidai greičiau atpažįstami.

Elektros laidų spalvų kodų naudojimo privalumai

Be pagrindinių tikslų, elektros laidų spalvų kodai teikia ir papildomų privalumų, įskaitant:

• Mažesnė klaidų tikimybė: Aiškus spalvinis kodavimas padeda išvengti neteisingo sujungimo.
• Lengvesnis darbas su skirtinga įranga: Net jei instaliacijos standartai skiriasi, spalvos dažnai padeda greičiau orientuotis.
• Patogesnis mokymasis: Spalvos padeda naujiems specialistams lengviau suprasti laidų paskirtį.

Pagrindiniai elektros laidų principai

Elektros laidų komponentai ir terminai

Norint suprasti laidų spalvų kodus, naudinga žinoti pagrindinius elektros instaliacijos terminus.

• Energijos šaltinis: Įprastai elektros energiją gyvenamosioms patalpoms tiekia elektros tinklas.
• Skirstymo skydas arba elektros skydelis: Skirstymo skydelis paskirsto elektros energiją ir saugo grandines nuo perkrovų arba gedimų.
• Jungikliai: Jungikliai valdo elektros srautą, leisdami arba nutraukdami grandinę.
• Lizdai ir rozetės: Tai taškai, kuriuose elektriniai prietaisai jungiami į elektros sistemą.
• Laidų laidininkai: Tai laidai, pernešantys elektros srovę, kurių paskirtis dažnai žymima spalvomis.

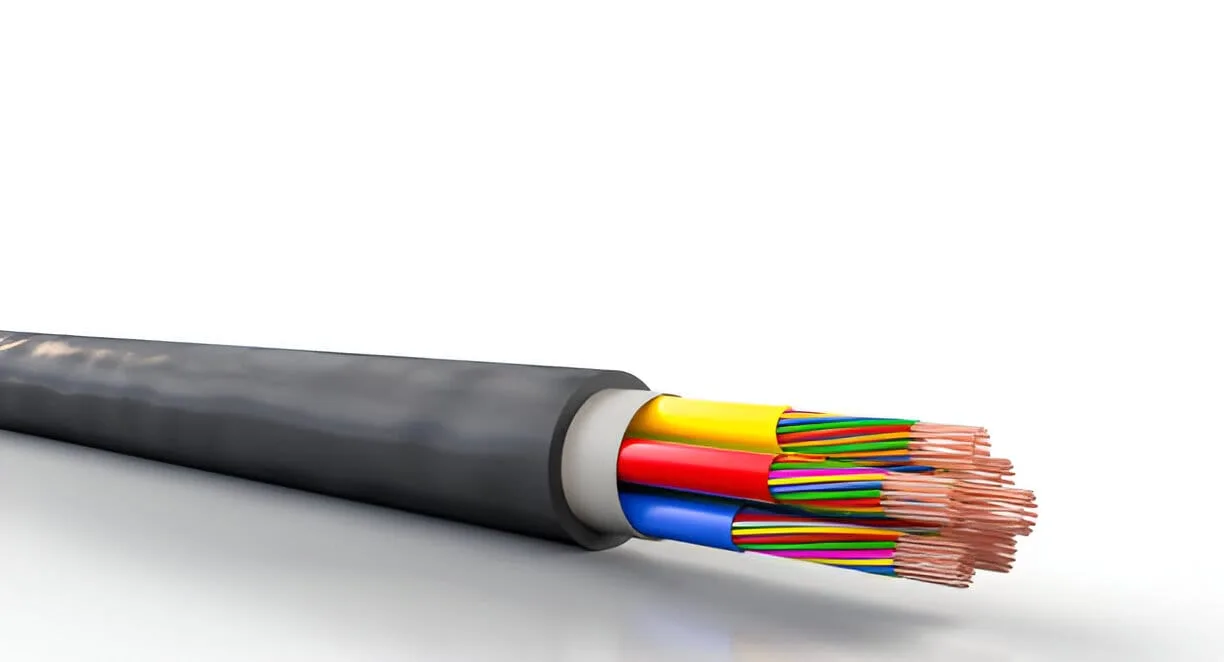

Energijos laidai

Įprastose gyvenamųjų ir komercinių pastatų elektros instaliacijose skirtingos spalvos naudojamos siekiant nurodyti kiekvieno laido paskirtį:

• Juodi laidai: Juodi laidai paprastai naudojami kaip aktyvūs arba faziniai laidai elektros grandinėse.
• Raudoni laidai: Raudoni laidai taip pat dažnai žymi aktyvų laidininką ir gali būti naudojami papildomoms grandinėms ar jungiklių schemoms.
• Balti laidai su juoda arba raudona juostele: Tokie laidai gali būti naudojami kaip jungiklio laidas arba keliautojas tam tikrose jungčių schemose.
• Vario laidai: Vario laidai dažniausiai siejami su įžeminimu ir saugos funkcija.

• Balti arba pilki laidai: Balti arba pilki laidai dažniausiai naudojami kaip neutralūs laidai. Jie užbaigia grandinę ir perneša grįžtamąją srovę atgal į šaltinį.

Žemos įtampos laidai

Žemos įtampos laidai, naudojami durų skambučiams, termostatams ar apsaugos sistemoms, taip pat gali turėti spalvinius kodus, nors jie yra mažiau standartizuoti nei aukštesnės įtampos instaliacijose:

• Mėlyni ir geltoni laidai: Mėlyni laidai dažnai naudojami apšvietimo valdymo sistemose, o geltoni laidai gali būti sutinkami termostatų laiduose ir kitose žemos įtampos schemose.
• Duomenų ir komunikacijų laidų spalvų kodai: Duomenų ir komunikacijų laiduose, tokiuose kaip Ethernet kabeliai, spalvos padeda identifikuoti gyslas ir jų poras.
• Garso ir vaizdo laidų spalvų kodai: Garso ir vaizdo laidai gali naudoti spalvomis pažymėtas jungtis arba laidus, kad būtų lengviau juos identifikuoti ir tinkamai prijungti.

Trijų fazių laidų spalvų kodai

Trijų fazių elektros sistemos, dažnai naudojamos didelėse komercinėse ir pramoninėse patalpose, reikalauja teisingo laidų identifikavimo siekiant išlaikyti sistemos vientisumą, saugumą ir funkcionalumą. Dažniausiai naudojami spalviniai kodai trijų fazių sistemose yra šie:

• 1 fazė – Juoda: Ši spalva reiškia pirmą fazę, naudojamą srovės pernešimui.
• 2 fazė – Raudona: Antrą fazę dažnai žymi raudona spalva.
• 3 fazė – Mėlyna: Trečią fazę žymi mėlyna spalva.
• Neutralus – Baltas arba pilkas: Neutralus laidas veikia kaip grįžtamojo srovės kelias.
• Įžeminimas – Žalias, žalias su geltona juostele arba varinis: Įžeminimo laidai yra itin svarbūs saugumui.

Kintamoji srovė (AC) prieš nuolatinę srovę (DC)

Suprasti skirtumus tarp kintamosios srovės (AC) ir nuolatinės srovės (DC) yra svarbu kiekvienam, kuris dirba su elektros sistemomis ar jas studijuoja. Šie du elektros srovės tipai turi skirtingas savybes, taikymo sritis ir laidų spalvų kodus, kurių kiekvienas yra pritaikytas specifiniams poreikiams bei aplinkoms.

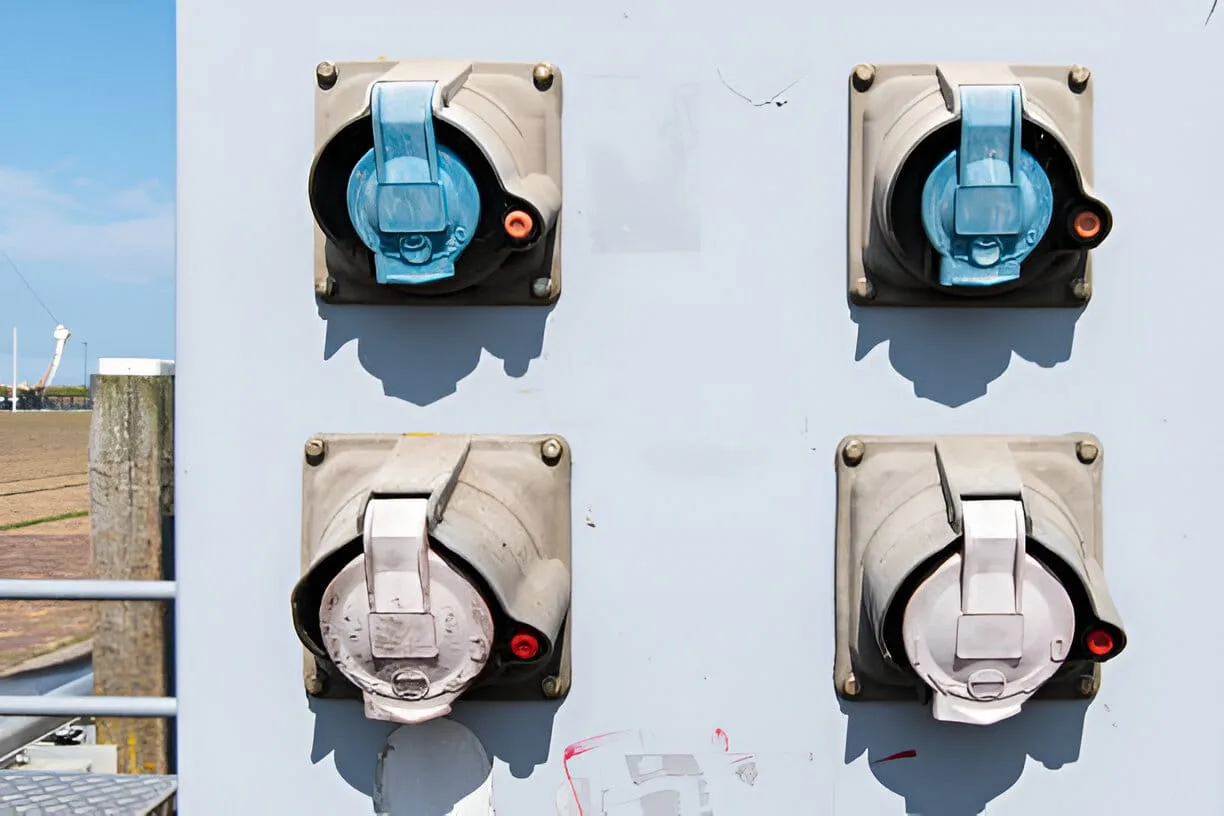

Kintamoji srovė (AC)

Kintamoji srovė (AC) yra elektros srovės tipas, kurį tiekia elektrinės ir kuris naudojamas daugumoje namų ūkių bei komerciniuose pastatuose. AC srovės elektrinio krūvio srautas periodiškai keičia kryptį, todėl ši srovė efektyvi pernešant elektrą dideliais atstumais.

AC maitinimo laidų spalvų kodai paprastai laikosi nacionalinių ar regioninių elektros standartų. Šie spalvų kodai užtikrina nuoseklumą ir padeda elektrikams bei technikams saugiai identifikuoti ir sujungti tinkamus laidus.

Buitinėse ir komercinėse instaliacijose AC sistemos dažniausiai veikia su 120, 208 arba 240 voltų įtampa. Įprastai naudojami šie spalvų kodai:

• 1 fazė: Juodas laidas
• 2 fazė: Raudonas laidas
• 3 fazė: Mėlynas laidas
• Neutralus: Baltas laidas
• Įžeminimas: Žalias, žalias su geltona juostele arba nepadengtas laidas

Pramoniniuose objektuose dažnai reikalinga didesnė įtampa, kad būtų tiekiama energija sunkiems įrenginiams ir mašinoms. Pramoninėms AC sistemoms gali būti naudojami šie spalvų kodai:

• 1 fazė: Rudas laidas
• 2 fazė: Oranžinis laidas
• 3 fazė: Geltonas laidas
• Neutralus: Pilkas laidas
• Įžeminimas: Žalias, žalias su geltona juostele arba nepadengtas laidas

AC dažniausiai naudojama:

• Buitiniam ir komerciniam elektros tiekimui: AC yra pagrindinė elektros forma, tiekiama namams, biurams ir komerciniams pastatams.
• Pramoniniam naudojimui: AC energija plačiai naudojama pramonėje, tiekdama energiją varikliams, siurbliams ir gamybos įrangai.
• Elektros tinklams ir paskirstymui: AC energija naudojama generuojant ir paskirstant elektros energiją per tinklus.
• Elektros varikliams: AC srovė yra pagrindinis šaltinis, varantis įvairius elektros variklius.
• Apšvietimui: AC srovė dažnai naudojama apšvietimo sistemose.
• Pramogų sistemoms ir elektronikai: AC taip pat maitina daugelį namų elektronikos prietaisų per maitinimo šaltinius.

Nuolatinė srovė (DC)

Nuolatinė srovė (DC) – tai elektros srovė, tekanti tik viena kryptimi. Ją generuoja tokie šaltiniai kaip baterijos, saulės moduliai ir kai kurie maitinimo šaltiniai. DC naudojama daugelyje elektroninių įrenginių, automobilių sistemose ir energijos kaupimo sprendimuose.

DC maitinimo sistemose taip pat naudojami specifiniai laidų spalvų kodai, siekiant identifikuoti skirtingus laidininkus ir išlaikyti instaliacijų nuoseklumą. Šie spalvų kodai užtikrina tinkamą laidų atpažinimą ir sujungimą DC sistemose.

DC maitinimo laidų spalvinis kodavimas gali skirtis priklausomai nuo sistemos ar taikymo. Svarbu laikytis gamintojo nurodymų arba pramonės standartų dirbant su DC sistemomis. Paprastai DC laidų spalviniai kodai yra tokie:

• Teigiamas: Raudonas laidas
• Neigiamas: Juodas laidas
• Įžeminimas: Baltas arba pilkas laidas

DC dažniausiai naudojama:

• Baterijų sistemos: DC srovė plačiai naudojama baterijomis maitinamuose prietaisuose ir sistemose.
• Automobilių pramonė: DC srovė būtina automobiliuose, tiekdama energiją įvairioms sistemoms.
• Elektronika ir technologijos: Daugelis elektroninių prietaisų naudoja DC srovę savo veikimui.
• Telekomunikacijos: DC srovė dažnai naudojama telekomunikacijų infrastruktūroje.
• Pramoninės aplikacijos: Tam tikri pramonės procesai ir įrenginiai priklauso nuo DC srovės.

Tarptautiniai elektros laidų spalvų kodų standartai

Suprasti įvairių šalių elektros laidų spalvų kodų standartus yra būtina elektrikai, inžinieriai ir saugos inspektoriai, dirbantys tarptautiniuose projektuose arba su užsienyje pagaminta įranga. Skirtingos šalys laikosi skirtingų standartų, kurie gali skirtis.

IEC elektros laidų spalvų kodai

Tarptautinė elektrotechnikos komisija (IEC) nustato elektros laidų spalvų kodų standartus, naudojamus daugelyje Europos šalių ir kitose valstybėse, kurios laikosi IEC standartų. Šie standartai sukurti siekiant sukurti vieningą požiūrį į elektros laidų instaliaciją, kad darbai būtų saugesni ir lengviau valdomi.

• Ruda: Naudojama kaip pirmos fazės (L1) laidas.
• Juoda: Naudojama kaip antros fazės (L2) laidas.
• Pilka: Kai kuriose šalyse naudojama kaip trečios fazės (L3) laidas.
• Mėlyna: Europoje mėlyna spalva universaliai žymi neutralų laidininką (N).
• Žalia/Geltona: Europoje žalia su geltona juostele naudojama apsauginiam laidininkui (PE), dar vadinamam įžeminimo laidu.

CEC elektros laidų spalvų kodai

Kanadoje elektros laidų instaliacijos standartus nustato Kanados elektros kodeksas (CEC). Šie standartai yra panašūs į NEC standartus JAV, tačiau turi specifinių skirtumų, pritaikytų Kanados sąlygoms ir praktikai.

• Juoda arba raudona: Paprastai naudojama vienos fazės linijai (L).
• Raudona: Naudojama kaip pirmos fazės (L1) laidas.
• Juoda: Naudojama kaip antros fazės (L2) laidas.
• Mėlyna: Kai kuriais atvejais naudojama kaip trečios fazės (L3) laidas.
• Balta arba pilka: Kanadoje baltos arba pilkos spalvos laidai naudojami neutraliam laidininkui (N).
• Žalia: Įžeminimo laidininkas paprastai žymimas žaliu laidu Kanados instaliacijose.

Kaip atpažinti fazę, nulį ir įžeminimą pagal spalvą?

Paieškos užklausos dažnai rodo, kad skaitytojai pirmiausia nori paprasto atsakymo: kuris laidas yra fazė, kuris nulis, o kuris įžeminimas. Svarbu prisiminti, kad spalvos padeda orientuotis, bet senesnėse ar taisytose instaliacijose jos ne visada būna patikimos.

• Fazinis laidas: dažniausiai žymimas juoda, ruda, raudona ar kita aktyvaus laidininko spalva, priklausomai nuo sistemos.
• Neutralus laidas: dažniausiai baltas, pilkas arba mėlynas, priklausomai nuo naudojamo standarto.
• Įžeminimo laidas: dažniausiai žalias, žalias su geltona juostele arba nuogas varinis.

Jei abejojate, neatlikite sujungimo vien pagal spalvą. Visada verta įsitikinti pagal schemą, žymėjimą skydelyje arba pasitelkti kvalifikuotą elektriką.

Kaip jungti laidus pagal spalvas: trumpa veiksmų seka

Jei reikia tik orientacinio patikrinimo, pradėkite nuo saugumo ir tik tada nuo spalvų. Žemiau pateikta bendra seka tinka kaip praktinis atmintukas, bet ji nepakeičia projekto schemos ar specialisto įvertinimo.

1. Išjunkite maitinimą atitinkamame skydelyje ir įsitikinkite, kad grandinė tikrai nebėra įtampinga.
2. Patikrinkite, ar laidai nepažeisti, neperkaitę ir ar izoliacija nėra suskilinėjusi.
3. Palyginkite spalvas su įrenginio schema arba esamu žymėjimu.
4. Sujunkite tik tuos laidus, kurių paskirtis aiškiai sutampa.
5. Įsitikinkite, kad sujungimai tvarkingi, tvirti ir saugiai izoliuoti.
6. Prieš įjungdami maitinimą, dar kartą peržiūrėkite visą kontūrą.

Dažniausios klaidos

• Pasikliovimas vien spalva: senesnėse instaliacijose laidų paskirtis gali neatitikti įprasto žymėjimo.
• Nesuderinti standartai: skirtingi standartai gali būti naudojami vienoje sistemoje, jei joje yra keistų ar vėliau taisytų sujungimų.
• Neaiškus pernaudojimas: laidas kartais naudojamas kitai funkcijai nei numatyta pagal originalią spalvą.
• Neišjungta įtampa: darbas su laidais nepatikrinus maitinimo gali būti pavojingas.

Kada galima tvarkyti pačiam, o kada kviesti meistrą?

Jei kalba eina tik apie vizualinį supratimą, laidų spalvų palyginimą ar schemos perskaitymą, tai dažnai galima atlikti savarankiškai. Tačiau jei reikia ardyti sujungimus, tikrinti kontūrus po klaidingo prijungimo, keisti skydelio laidus ar yra abejonių dėl instaliacijos būklės, saugiau kviesti kvalifikuotą elektriką.

Ypač svarbu kreiptis į specialistą, jei laidai atrodo pakitę nuo karščio, pažaloję, sumaišyti be aiškios schemos arba jei instaliacija sena ir neaišku, ar ji atitinka naudojamą spalvinį kodą.

Efektyvūs mokymo būdai elektros laidų spalvų kodų atpažinimui

Tinkamas mokymas gali pagerinti saugumą, padidinti efektyvumą ir užtikrinti atitiktį tiek nacionaliniams, tiek tarptautiniams standartams. Čia pateikiamos geriausios mokymo galimybės, padedančios įvaldyti laidų spalvų kodų atpažinimą:

Elektros mokymo kursai

Yra daugybė mokymo programų ir kursų, kurie specializuojasi mokant laidų spalvų kodų. Šie kursai suteikia išsamias žinias ir praktinius mokymus, leidžiančius tiksliai atpažinti ir suprasti laidų spalvų kodus.

Mokymasis darbo vietoje

Elektrikai ir kiti elektros specialistai gali įgyti patirties bei žinių apie laidų spalvų kodus per mokymąsi darbo vietoje. Darbas kartu su patyrusiais specialistais suteikia galimybę praktiškai susipažinti su skirtingomis laidų instaliacijos situacijomis ir spalvų kodų standartais.

Nuorodinės medžiagos ir vadovai

Tokios nuorodinės medžiagos kaip kodeksų knygos ir internetiniai šaltiniai gali suteikti išsamią informaciją apie laidų spalvų kodų standartus. Šie šaltiniai yra vertingi tiek pradedantiesiems, tiek patyrusiems specialistams.

Seminarai ir dirbtuvės

Prekybos asociacijos ir profesionalios organizacijos dažnai organizuoja seminarus bei dirbtuves, skirtas elektros standartų atnaujinimams, įskaitant laidų spalvų kodus. Šie užsiėmimai paprastai vedami ekspertų ir suteikia naujausią informaciją, kuri svarbi siekiant išlaikyti atnaujintas žinias.

Saugos sertifikavimo programos

Sertifikavimo programos, dažnai reikalaujamos darbdavių ar reguliavimo institucijų, suteikia struktūrizuotą mokymą apie elektros saugumą, įskaitant stiprų akcentą laidų spalvų kodų supratimui. Šios sertifikacijos gali būti periodiškai atnaujinamos, siekiant užtikrinti, kad žinios liktų šiuolaikiškos.

Ką patikrinti prieš jungiant laidus pagal spalvą?

Spalva padeda orientuotis, bet ji ne visada garantuoja, kad laidas tikrai atlieka būtent tą paskirtį, kurios tikimasi. Tai ypač svarbu senesnėse instaliacijose, po remonto ar tada, kai buvo naudoti nestandartiniai sujungimai.

Prieš bet kokį darbą verta įvertinti ne tik laidų spalvas, bet ir visą kontekstą: kur laidas eina, prie ko prijungtas ir ar yra aiškus žymėjimas skydelyje. Vien tik pagal spalvą spręsti nepatikima, jei sistema buvo taisyta skirtingų meistrų arba joje sumaišyti keli standartai.

Greitas patikros sąrašas

• Ar laidai turi aiškų ir nepertraukiamą žymėjimą visame ruože.
• Ar jungčių dėžutėse nėra savavališkai pakeistų spalvų.
• Ar skydelyje arba schemoje nurodyta, kam skirtas konkretus kontūras.
• Ar laidas nebuvo pernaudotas kitai paskirčiai po remonto.
• Ar spalvos dera su tuo, kas matoma prie jungiklio, lizdo ar įrenginio.

Jei bent viena detalė kelia abejonių, geriau sustoti ir patikrinti dar kartą, o ne remtis spėjimu. Tai paprastas būdas išvengti klaidų, kurios vėliau kainuoja daugiau laiko nei papildomas patikrinimas dabar.
